軟硬體整合控制系統實現對設備、機械、系統或流程的高效控制與管理的技術。這類系統在現代工業自動化、智慧製造、物聯網（IoT）等領域有廣泛應用。它們整合了不同的硬體設備（如感應器、控制器、執行器）與軟體系統（如數據處理、監控、運算演算法），從而實現更靈活、高效、精確的控制。

軟硬體整合控制系統的優勢

主要技術介紹

應用範圍

未來發展趨勢

隨著人工智能（AI）、5G 通訊和邊緣計算技術的快速發展，軟硬體整合控制系統將朝著更智能、更互聯和更高效的方向發展。這些技術將提高系統的自主決策能力，並實現更大範圍的互操作性，使各個行業的自動化進程更進一步。

IoT

定義

物聯網（Internet of Things, IoT）是一種將實體物件透過感測器、軟體及網絡連接的技術，實現數據交換與自動化操作。它將物理世界與數位世界結合，促進智能化應用。

核心技術

IoT的核心技術包括：

應用場景

IoT在許多領域得到廣泛應用：

優勢

IoT的主要優勢包括：

挑戰

IoT的發展面臨以下挑戰：

未來發展

IoT的未來發展方向包括：

MQTT

MQTT (Message Queuing Telemetry Transport) 是一種輕量級的通訊協定，特別適合物聯網 (IoT) 應用，設計用於低帶寬或不穩定網路環境下的設備之間的消息傳遞。

MQTT 的特點

MQTT 的基本概念

MQTT in Python

此範例展示如何在 Python 中使用 paho-mqtt 庫來連接到 MQTT broker，發布訊息，以及訂閱主題。

安裝

首先，您需要安裝 paho-mqtt 庫。可以通過 pip 來安裝：

pip install paho-mqtt

Python 程式碼範例

以下是一個基本範例，顯示如何發布和訂閱 MQTT 主題。

1. MQTT 發布者範例

import paho.mqtt.client as mqtt

# 定義 MQTT broker 的地址與埠
broker_address = "broker.hivemq.com"  # 用於測試的公共 broker
port = 1883

# 建立一個 MQTT 客戶端實例
client = mqtt.Client()

# 連接到 broker
client.connect(broker_address, port=port)

# 向一個主題發布訊息
topic = "test/topic"
message = "Hello, MQTT!"
client.publish(topic, message)

# 斷開與 broker 的連接
client.disconnect()

2. MQTT 訂閱者範例

此訂閱者會監聽相同的主題，並打印收到的訊息。

import paho.mqtt.client as mqtt

# 當客戶端接收到訊息時的回調函數
def on_message(client, userdata, message):
    print(f"主題 {message.topic} 收到訊息: {message.payload.decode('utf-8')}")

# 定義 MQTT broker 的地址與埠
broker_address = "broker.hivemq.com"
port = 1883

# 建立一個 MQTT 客戶端實例
client = mqtt.Client()

# 設置 on_message 回調函數
client.on_message = on_message

# 連接到 broker
client.connect(broker_address, port=port)

# 訂閱一個主題
topic = "test/topic"
client.subscribe(topic)

# 啟動 MQTT 迴圈來處理收到的訊息
client.loop_forever()

說明

雷射變位感測器

1. 雷射變位感測器的使用

的雷射變位感測器是一種高精度的非接觸式測量設備，能夠測量物體的位移、距離、厚度等物理特性。使用方法通常包括下列步驟：

2. 控制方法

雷射變位感測器的控制可以透過設備的內建按鈕進行手動設置，也可以透過串列通訊或 PLC 控制進行自動化操作。

3. 雷射變位感測器的應用

雷射變位感測器廣泛應用於精密測量的各種場合，包括：

4. 簡易程式範例 (使用 PLC 控制)

以下為使用 PLC 控制 OMRON 雷射變位感測器的簡易程式範例：

// PLC 程式示例
// 啟動感測器，讀取位移值並進行處理

START:
    MOV #0001, D0       // 啟動感測器
    WAIT 100            // 等待 100 毫秒
    MOV D10, D1         // 將感測器讀取值存入 D1
    CMP D1, #0500       // 比較位移值是否符合標準
    JUMP OK, D1 >= #0500
    MOV #0002, D0       // 如果不符合，發出警告信號
    STOP

OK:
    MOV #0000, D0       // 停止警告
    STOP

在此程式範例中，PLC 透過簡單指令啟動 OMRON 感測器，並持續讀取數值。若測量值未達到預期範圍，系統將發出警告信號。這種控制流程能實現自動化檢測與控制。

電腦端控制 OMRON 雷射變位感測器

1. 電腦端控制概述

OMRON 雷射變位感測器可透過電腦端進行控制與數據擷取，這使其應用於高精度測量、監測及數據分析的場景中更加靈活。使用電腦端控制感測器能夠遠端調整參數並收集高頻數據，適合自動化系統的集成與品質檢測需求。

2. 電腦端控制的主要方法

3. 電腦端控制的優勢

4. OMRON 雷射變位感測器的應用範例

5. 簡易控制程式範例 (Python)

以下為 Python 程式範例，透過串列通訊進行 OMRON 雷射變位感測器的數據擷取。

import serial
import time

# 設置串列埠連接
ser = serial.Serial('COM4', 9600, timeout=1)

# 發送開始測量的指令
def start_measurement():
    ser.write(b'START\n')
    time.sleep(1)

# 讀取測量數據
def read_data():
    ser.write(b'READ\n')
    data = ser.readline().decode().strip()
    print("測量數據:", data)
    return data

# 停止測量的指令
def stop_measurement():
    ser.write(b'STOP\n')
    time.sleep(1)

# 使用範例
start_measurement()
time.sleep(2)  # 等待測量數據穩定
for _ in range(5):
    read_data()  # 讀取數據 5 次
    time.sleep(0.5)
stop_measurement()
ser.close()

說明

在此程式範例中，start_measurement() 用來啟動測量，read_data() 從感測器讀取當前測量值，而 stop_measurement() 則停止測量。透過串列通訊的指令，電腦端可持續收集測量數據並進行分析。

NSK 馬達

1. NSK 馬達的控制方法

NSK 馬達廣泛應用於工業自動化中，控制方式多樣，依馬達種類和應用場景不同而有所變化。以下是常見的控制方式：

2. NSK 馬達的優勢

NSK 馬達在精度、效率和穩定性方面具有諸多優勢，使其成為工業自動化中受歡迎的選擇：

3. NSK 馬達的應用

NSK 馬達的應用範圍廣泛，涵蓋自動化製造、精密加工等多個領域：

4. 簡易控制程式範例

以下為使用 PLC 控制 NSK 馬達的簡易程式範例：

// PLC 程式示例
// 啟動馬達，設定速度與加速度，並控制運行狀態

START:
    MOV #1000, D100       // 設定馬達目標速度為 1000 RPM
    MOV #200, D101        // 設定加速度為 200 RPM/s
    MOV #1, M200          // 啟動馬達
    WAIT 500              // 等待 500 毫秒
    MOV #0, M200          // 停止馬達
    STOP

說明

在此程式範例中，PLC 使用簡單的指令來控制 NSK 馬達，設定了目標速度和加速度，並啟動及停止馬達運行。這樣的控制流程適用於簡單的自動化控制需求。

電腦端控制 NSK 馬達

1. 電腦端控制概述

電腦端控制 NSK 馬達通常透過控制軟體和通訊協定來實現，能夠精確調整馬達的速度、位置和運行模式。這種控制方式適合用於高精度工業應用以及需要遠端控制的場景。

2. 電腦端控制的主要方法

3. 電腦端控制的優勢

4. 電腦端控制的應用範例

5. 簡易控制程式範例 (Python)

以下是一個使用 Python 透過串列通訊控制 NSK 馬達的範例。

import serial
import time

# 設置串列埠連接
ser = serial.Serial('COM3', 9600, timeout=1)

# 發送啟動馬達的指令
def start_motor():
    ser.write(b'START\n')
    time.sleep(1)

# 設定速度指令
def set_speed(speed):
    command = f'SPEED {speed}\n'
    ser.write(command.encode())
    time.sleep(1)

# 停止馬達的指令
def stop_motor():
    ser.write(b'STOP\n')
    time.sleep(1)

# 使用範例
start_motor()
set_speed(1000)
time.sleep(5)  # 讓馬達運行5秒
stop_motor()
ser.close()

說明

在這個範例中，電腦端透過 Python 程式與串列通訊埠連接 NSK 馬達。start_motor() 用來啟動馬達，set_speed() 設定馬達的運行速度，而 stop_motor() 則用來停止馬達。該範例適用於簡單的測試和控制需求。

PLC

什麼是PLC

PLC，全名為可程式邏輯控制器（Programmable Logic Controller），是一種專為工業環境設計的數位電子設備，用於自動化控制各類機械或生產過程。

PLC的功能

PLC的結構

PLC的應用範圍

PLC廣泛應用於製造業、自動化生產線、機械設備、交通運輸、能源管理等領域。例如：

三菱 MELSEC PLC

三菱電機（Mitsubishi Electric）的 MELSEC PLC 系列是一種先進的可程式邏輯控制器，用於工業自動化，能夠實現多種設備的高效控制與管理。它廣泛應用於製造業、能源管理、建築控制及機械設備的自動化操作。

1. MELSEC PLC 的主要特點
2. MELSEC PLC 的主要系列
3. MELSEC PLC 的應用範疇
4. MELSEC PLC 的編程工具

三菱 MELSEC PLC 使用 GX Works2、GX Works3 等專業編程軟體，支持多種程式設計語言，包括：

這些工具提供了直觀的圖形化編程介面及豐富的功能庫，幫助用戶快速完成自動化程序開發。

5. 三菱 MELSEC PLC 的優勢

三菱 MELSEC PLC 系列具備高效、穩定和靈活的特點，能夠滿足多種自動化需求，是工業自動化領域的可靠選擇。

MELSEC PLC 與電腦溝通的協定及範例

三菱 MELSEC PLC 支援多種通信協定來與電腦或其他設備進行溝通。這些協定使得 PLC 可以與工業網路、SCADA 系統、監控電腦進行數據交換和控制命令傳輸。

1. MELSEC PLC 常用通信協定
2. MELSEC PLC 與電腦的通信實例

範例 1：MC 協定下的 TCP/IP 通信

在此範例中，電腦通過 MC 協定使用 TCP/IP 與 MELSEC PLC 進行通信，讀取 PLC 中的數據寄存器。

# Python 範例代碼，使用 socket 套件與 MELSEC PLC 通信
import socket

# PLC IP 和 Port 設置
plc_ip = '192.168.1.100'
plc_port = 5000

# 建立 socket 連線
client_socket = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
client_socket.connect((plc_ip, plc_port))

# MC 協定的讀取請求（讀取 D100 註冊器）
read_command = b'\x50\x00\x00\xFF\xFF\x03\x00\x0C\x00\x10\x00\x01\x04\x00\x00\x64\x00\xA8\x00\x01\x00'

# 發送請求
client_socket.sendall(read_command)

# 接收響應
response = client_socket.recv(1024)
print("PLC Response:", response)

# 關閉連線
client_socket.close()

範例 2：MODBUS 協定下的 RTU 通信

此範例使用 Python 的 pymodbus 庫，通過 MODBUS RTU 與 MELSEC PLC 通信，讀取位於 40001 的寄存器數據。

# Python 範例代碼，使用 pymodbus 通過 MODBUS RTU 通信
from pymodbus.client.sync import ModbusSerialClient

# 設置串口參數
client = ModbusSerialClient(method='rtu', port='/dev/ttyUSB0', baudrate=9600, timeout=1)

# 連線到 PLC
client.connect()

# 讀取 40001 位址的寄存器數據
result = client.read_holding_registers(40001, 1, unit=1)
print("寄存器數據:", result.registers)

# 關閉連線
client.close()
3. MELSEC PLC 通信的應用場景

透過多樣化的協定支持，MELSEC PLC 可以靈活應用於不同的工業場景，實現高效穩定的通信與數據交換。

士林電機PLC

士林電機PLC

士林電機的可程式邏輯控制器（Programmable Logic Controller, PLC）是一種工業控制裝置，專門設計用於自動化控制系統中。PLC 使用數位邏輯進行控制，能夠依據編程進行多樣化的工業操作，如機械控制、製造過程管理、監控和數據收集。

士林電機PLC的特點

士林電機的PLC具有穩定、高效和靈活的特點，適合各種工業場景。以下是其主要特點：

士林電機PLC的應用

士林電機的PLC廣泛應用於多種自動化場景中，包括：

結論

士林電機PLC具有高度穩定性和靈活性，適合多樣化的工業自動化需求。隨著技術的發展，PLC已成為現代工業自動化控制的核心設備，幫助各行各業提升生產效率與控制精度。

LabVIEW

什麼是 LabVIEW？

LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款由 National Instruments 公司開發的圖形化程式設計環境，主要應用於測量、數據擷取、控制系統和自動化測試。LabVIEW 透過視覺化編程介面，允許使用者利用圖形化的“函數區塊”進行程序設計，而無需撰寫傳統程式碼。

LabVIEW 的特色

LabVIEW 的圖形化程式設計方式使其特別適合於需要快速開發並測試原型的工程和科學領域。以下是 LabVIEW 的幾個主要特色：

LabVIEW 的應用範疇

LabVIEW 的優勢與挑戰

LabVIEW 的優勢在於其簡便的圖形化程式設計方式和豐富的即用型工具，使其在快速開發和原型設計方面表現出色。然而，由於其學習曲線較高，且商業版價格較高，因此中小型企業和初學者可能面臨成本和使用門檻的挑戰。

Arduino

Arduino 是一種開源的硬體和軟體平台，適合初學者與專業開發者，用於製作各種電子專案。

Arduino 硬體

Arduino 硬體包含微控制器（如 ATmega328、ESP32 等）和多種 I/O 接口，用於連接感測器、致動器和其他電子元件。

常見的 Arduino 板

Arduino 軟體 (IDE)

Arduino 使用 Arduino IDE 來編寫和上傳程式碼。程式碼使用 C/C++ 語法撰寫，並有許多方便的函式庫。

  1. 安裝 Arduino IDE 並開啟。
  2. 選擇正確的板型（如 Arduino Uno）。
  3. 撰寫程式碼並上傳到 Arduino 板。

Arduino 的應用

Arduino 可以應用於許多領域，例如自動化、物聯網、機器人、音樂裝置、農業監測等。

Arduino 的優勢

Arduino 平台具有簡單易學、成本低廉、社群支援豐富等優點，使得初學者容易上手，專業開發者也能進行更深層次的開發。

邏輯分析儀

設備簡介

邏輯分析儀是一種電子測試儀器，用於捕捉和分析數位訊號的行為。它能夠幫助工程師診斷數位電路的問題，檢查訊號的時序和邏輯狀態，適用於硬體開發和故障排除。

工作原理

邏輯分析儀透過多通道探針連接到數位電路，記錄數位訊號的變化。設備會根據設定的時序條件，捕捉訊號狀態，並將數據轉換為易於理解的時序圖或邏輯狀態表。

主要功能

應用場景

邏輯分析儀廣泛應用於數位電路設計、嵌入式系統開發、通訊協議分析等領域。它特別適合於檢測訊號時序錯誤、驗證通訊協議以及除錯複雜的數位電路。

優點

電流監控系統

定義

電流監控系統是一種用於實時監測和記錄電流數據的設備或系統，通常應用於工業、商業或家庭電力管理，以提高電力使用效率並確保安全運行。

功能

電流監控系統的主要功能包括：

組成部分

電流監控系統通常由以下幾個部分組成：

應用範圍

電流監控系統的應用範圍廣泛，包括：

優勢

電流監控系統的優勢包括：

未來發展

電流監控系統的未來發展方向包括：

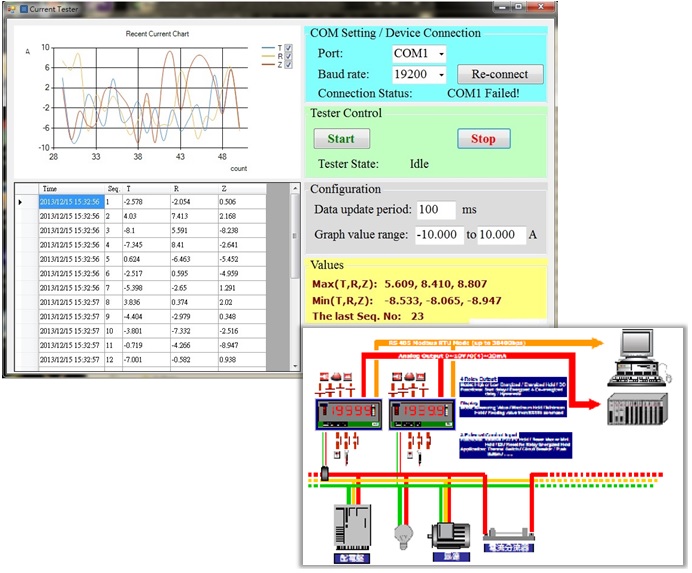

  • 電流監控系統： 核心軟體配合各種數位電錶, 達成監控電流的各式應用系統
    • ADtek cs2系列電流計

    測距監控系統

    定義

    測距監控系統是一種精確量測距離的工具，常用於實時監測物體位置、距離變化及環境狀態，適合多種工業、建築與交通應用場景。

    主要功能

    測距監控系統的主要功能包括：

    應用場景

    測距監控系統可廣泛應用於以下場景：

    技術特點

    測距監控系統具有以下技術特點：

    優勢

    該系統的主要優勢包括：

    未來發展

    測距監控系統的未來發展方向包括：

  • 測距監控系統： 核心軟體配合各種測距sensors, 監控各式精密機械動作之穩定性及異常狀態等應用系統
    • OMRON ZX系列雷射變位感測器, Keyence雷射變位感測器

    半導體晶圓手臂馬達監控系統

    定義

    半導體晶圓手臂馬達監控系統是一種專用解決方案，用於監控半導體製造設備中晶圓傳輸手臂的馬達運行狀態，確保其穩定性與精確性，提升生產效率並減少故障風險。

    主要功能

    該系統的主要功能包括：

    應用場景

    該系統適用於多種半導體製造過程，包括：

    優勢

    半導體晶圓手臂馬達監控系統的優勢包括：

    技術特點

    系統內含以下技術特點：

    未來發展

    該系統的未來發展方向包括：

  • 半導體晶圓手臂馬達監控系統：
    • NSK ES/EL/EDC系列馬達監控, AMAT VHP Robot手臂監控, PRI Robot 手臂監控

    固態硬碟測試軟體

    定義

    固態硬碟測試軟體是一種專用工具，用於檢測固態硬碟（SSD）的性能、穩定性以及健康狀態，幫助用戶確保硬碟在最佳條件下運行並預防數據損失。

    主要功能

    固態硬碟測試軟體提供多種功能，包括：

    測試項目

    常見的測試項目包括：

    應用場景

    固態硬碟測試軟體適用於多種場景，包括：

    優勢

    固態硬碟測試軟體的優勢包括：

    未來發展

    固態硬碟測試軟體的未來發展方向包括：

  • 固態硬碟測試軟體： SSD效能及開發用測試軟體
    • SSD效能測試軟體, 客製化IOMeter, NVMe Tester, ATA指令控制

    光碟片生產系統

    定義

    光碟片生產系統是一套用於製造光碟片（如CD、DVD、藍光光碟）的自動化生產設備，涵蓋模具製作、壓模成型、數據燒錄與標籤印刷等多個流程。

    主要組成

    光碟片生產系統通常由以下部分組成：

    生產流程

    光碟片的生產通常經過以下步驟：

    1. 製作模具，確保光碟結構符合標準。
    2. 壓模成型，生產出光碟片的物理基板。
    3. 進行數據燒錄，將內容寫入光碟。
    4. 進行表面印刷，為光碟片添加標籤或圖案。
    5. 進行質量檢測，篩選出不合格的產品。
    6. 完成包裝，將光碟片整合為成品。

    應用範圍

    光碟片生產系統適用於多種場合，包括：

    優勢

    光碟片生產系統的優勢包括：

    未來發展

    光碟片生產系統的未來發展方向包括：

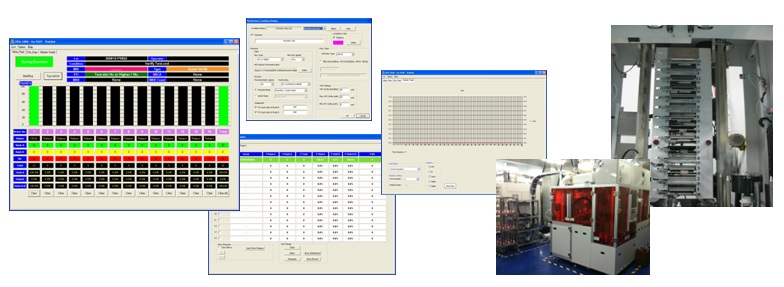

  • 光碟片生產系統： DVD Pre-write , DVD TE/FE , BD TE/FE 生產系統軟體核心
    • Pre-write碟機陣列控制, TE/FE碟機陣列控制, Mitsubishi Q系列PLC, Panasonic FP系列PLC, ATAPI指令控制
